Семейството продукти на линията за сглобяване на дисплеи обхваща полу-автоматични до напълно автоматични решения за сглобяване и тестване на модули за дисплеи. Ние предлагаме три основни модела: полу-автоматична линия за серво въртяща се маса, полу-автоматична линия за връщане на верига с двойна-скорост и напълно автоматична линия за сглобяване и тестване. Тези системи се адаптират гъвкаво към различни производствени нужди в автомобилни дисплеи, промишлени сензорни екрани и потребителска електроника. Всички модели следват стриктно стандартите за автомобилна електроника за висока прецизност, статична защита и висока надеждност. Основните компоненти се доставят от водещи международни марки. Множество продуктови модели могат да работят на една линия с гъвкави възможности за смяна. Продуктът интегрира предотвратяване на визуални грешки и проследимост на данните във всички станции. Всяка единица преминава през интегрирани тестове и симулирано производство преди изпращане. След пристигането системата изисква само захранване, за да започне производството.
Три модела за различни производствени нужди

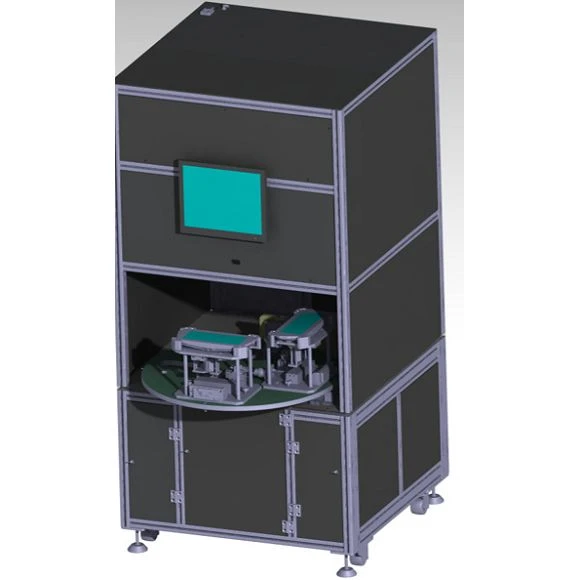

Модел 1: Полу-автоматична линия за серво въртяща се маса– Тази компактна система използва архитектура на ръчна станция плюс серво въртяща се маса. Той заема 7500 mm × 5100 mm със стандартно време на цикъл под 80 секунди на парче. Необходими са само трима оператори. Процесът интегрира сглобяване на части, сглобяване на FPC кабел, визуална проверка, лазерна проверка на размерите, автоматично завинтване, проследимост на баркод и ръчна ре-инспекция.
Модел 2: Полу-автоматична линия с двойна-скоростна верига за връщане– Това е система с-общо{1}}общо предназначение, използваща двуслойна скоростна верига с-с повдигащи-механизми за връщане за автоматична циркулация на носача. Стандартното време на цикъл е 40 секунди на парче. Системата разполага с автоматична циркулация на носача чрез повдигащи механизми, елиминирайки ръчния транспорт. Функциите за защита-на множество грешки и цифрово управление са интегрирани със сканиране и визуална проверка.
Модел 3: Напълно автоматична линия за сглобяване и тестване– Тази интелигентна линия с висока-автоматизация използва много{1}}осни роботи, серво цилиндри и архитектура на скоростна верига. Стандартното време на цикъл е 50 секунди на бройка с поддръжка за пет вида продукти на една и съща линия. Линията за сглобяване на дисплея интегрира плазмено почистване, автоматично дозиране на лепило, визуална проверка, прецизно залепване, боравене с роботи, сглобяване на PCBA, много-станционно завинтване и пълно EOL функционално тестване.
Технически спецификации
|
Параметър |
Серво ротационна маса |
Скорост на връщане на веригата |
Напълно автоматичен |
|
Размери |
7500×5100 мм |
Възможност за персонализиране |
8500×5100 мм |
|
Време на цикъла |
<80 sec/piece |
40 сек/бр |
50 сек/бр |
|
Оператори |
3 |
Възможност за персонализиране |
Минимална |
|
Време за смяна |
<10 minutes |
Гъвкав |
Инструменти за бърза{0}}смяна |
|
Точност на позициониране |
±0.02mm (CMK>2.0) |
Регулируеми блокове за локализиране |
±0,3 mm точност на залепване |
|
Точност на зрението |
±0,05 мм |
Визуална проверка |
Индустриални камери |
|
Контрол на въртящия момент |
±5% |
Наблюдавано |
Много{0}}наблюдение на станции |
|
Съвместимост на продукта |
Бързо{0}}сменяеми приспособления |
Продукти със същите-спецификации |
5 вида продукти |
Напълно автоматичният продукт интегрира плазмено почистване, автоматично дозиране на лепило с визуална проверка, прецизно роботизирано залепване, сглобяване на PCBA и завинтване, сглобяване на скоби и завинтване, завинтване на капака и цялостно тестване на ефективността на EOL. Роботите се справят с прехвърлянето на материали между станциите. Системата разполага с бързо-сменяеми инструменти и роботизирани хващачи. Продуктът включва цялостен контрол на качеството с индустриални камери за предотвратяване на визуални грешки. Дефектните продукти се отклоняват автоматично. Всички производствени данни се съхраняват за пълна проследимост.
Приложения и поддръжка
Тези системи са идеални за модули за автомобилни дисплеи, компоненти на централната конзола, промишлени сензорни екрани и потребителски електронни дисплеи. Всички модели поддържат не-стандартна модификация, персонализиране на приспособленията и разширяване на функциите. Всяка единица преминава 100% интегрирано тестване преди изпращане. Осигурена е защитна-опаковка за износ. Всяка линия за сглобяване на дисплеи се предлага с 1-годишна безплатна гаранция и доживотна дистанционна техническа поддръжка. Безплатно обучение за работа и поддръжка е включено с пълна техническа документация.
